MAC4615L
当前位置:
简述
MAC4615L是一款三路输出电源模块，包括一个1.5A输出LDO(超低压差)线性稳压器和双路6A输出开关模式DC/DC电源。封装中内置了开关控制器、电感器、一个1.5A稳压器和所有的支持元件。双路6A DC/DC转换器的工作输入电压极限范围为2.7V至5.5V，而LDO的工作输入电压极限范围为1.1V至5.5V。MAC4615L支持1.0V至3.3V(对于DC/DC转换器)和0.8V至3.5V(对于LDO)的输出电压范围。输出电压由用于每输出的单个电阻器来设定，外部仅需在输入和输出外接大容量电容器
该电路是整机系统的重要组成部分，也是整机可靠、稳定工作的关键，因此要求电源具有高可靠、长寿命的特性。
MAC4615L作为表贴型模块，采用回流焊方式装配于PCB板上，电路具有体积小，集成度高、重量轻的特点。
优势
DC/DC部分：
输入电压范围：4.5V～5.5V
输出电压可调：1.0V～3.3V
输出电流：两路6A或单路12A
电压调整率：0.5%（典型值）
负载调整率：0.5%（典型值）
多相并联均流
电流模式控制、快速瞬态响应
PGOOD功能
软启动/输出电压跟踪
过流保护、短路保护、过热保护
LDO部分：
输入电压范围：VLDO-IN=1.6V～3.6V；
VCNTL：4.5V~5.5V；
输出电压范围：VLDO-OUT=0.8V～3.5V；
输出电流范围：IOUT= 0～1.5A；
BGA封装15mm×15mm×3.42mm
应用领域
FPGA、DSP供电
多电压轨应用

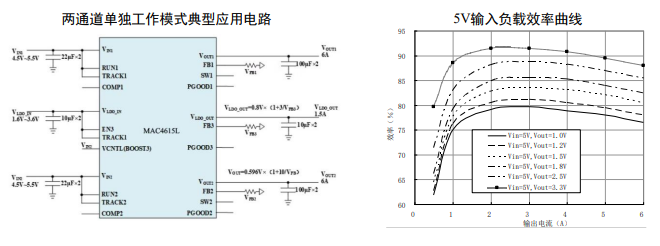

典型应用原理图
封装
技术文档
| 文档类型 | 标题 | 类型 | 文件下载 |
|---|---|---|---|
| 产品手册 | MAC4615L产品手册 | MAC4615L产品手册 |
